BATTERIMONITOR – tbs electronics Expert Modular
Siste generasjon batteri monitor for opptil 70V og 600Amp

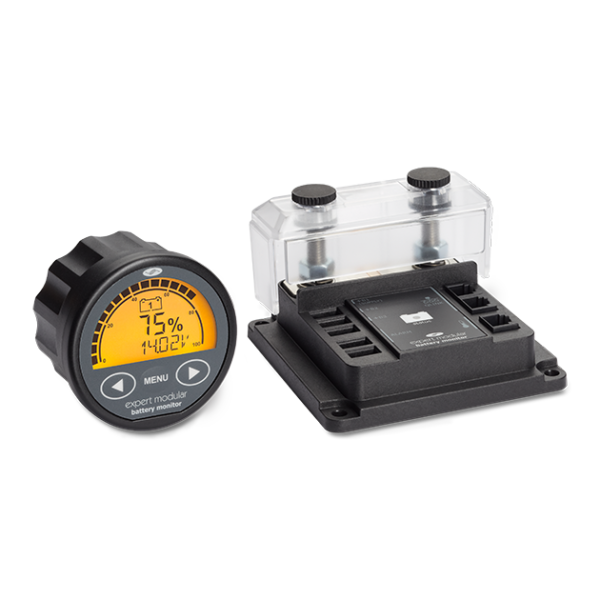

Avansert batterimonitor med intelligent shunt, fjernkontroll og panel

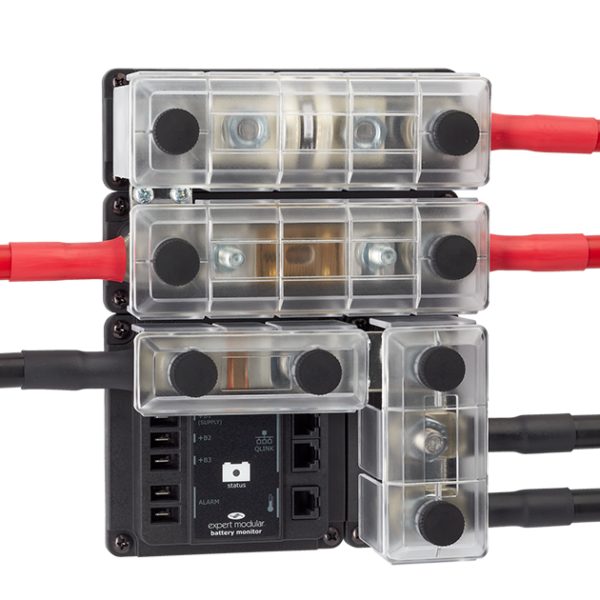

Kan integreres med TBS modulære system for koblingskinner, sikringsholdere og fjernstyre batteribryter
Utvidet muligheter for detaljert overvåkning og fjernstyring av opptil 3 batteribanker
Kan overvåke bly og Lithium batterier fra 12V opp til 48V
Kobling for batteri 2 og 3 kan konfigureres for andre funksjoner
- 600 Amp (500A kontinuerlig) Shunt inkludert
- Volt: 7V til 70V
- Forbruk: 12V-10mA / 24V-6mA / 48V-5mA

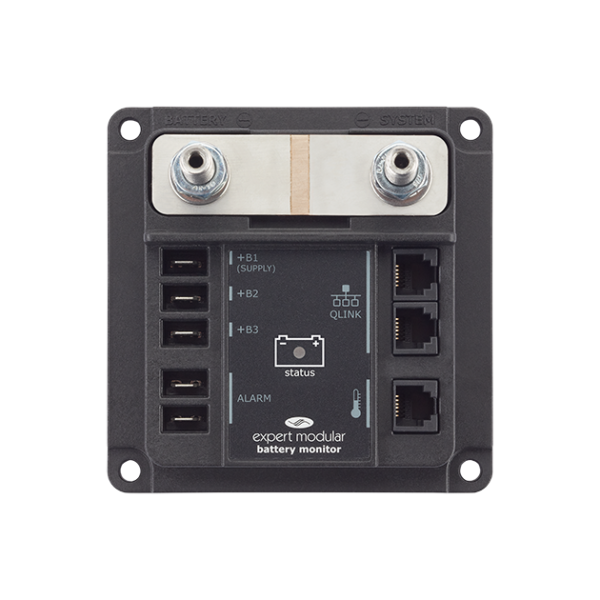

- Intelligent shunt er koblet med digital kabel til panelet
- Intelligent shunt kan også operere uavhengig av panelet
- Diodeindikator viser status på shunten
- For 3 batterier / batteribanker
- For kobling til 2 paneler
- Programmerbart alarm relé
- Enkel plugg ’n’ play montering:
– kabel med sikring for positiv kontakt – inkludert
– CDU kabel mellom panel og shunt- inkludert - Panelet viser blant annet:
– Ladestatus
– Status på Volt under forbruk, ladning og ikke i bruk
– Amp status
– Akkumulert Amp- timer forbrukt
– Gjenværende tid for batteriet
– Timer til vedlikehold
– Batteriets temperatur (krever ekstern sensor)
– Ekstra kommunikasjons kontakt
– Lagring av historisk data m.m - Shunten produsert i fiber forsterket plast
- Bolter, muttere, skiver i rustfritt stål

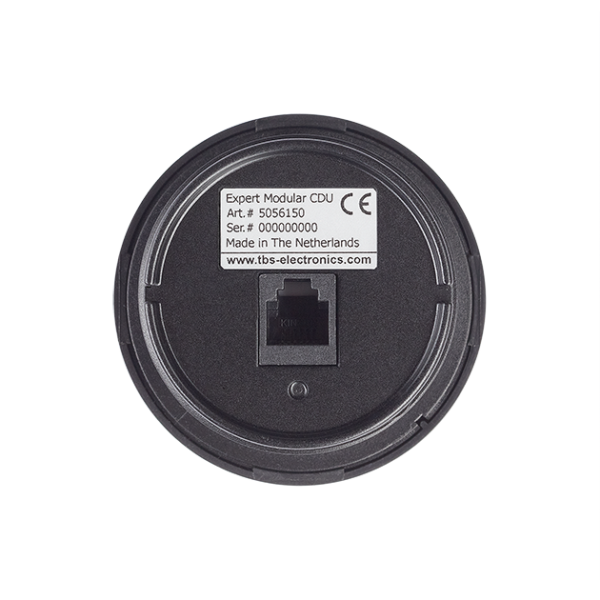

- Panelet betjenes enkelt med knapper
- Panelet monteres med kraftig mutter bak
- IP 20 standard
- Frontpanel vanntett iht IP 65 standard
- Display – Front Ø64 mm Dybde 36 mm Utskjæring 51,5 mm
- Shunt – Lengde 100 mm Bredde 100 mm Høyde 64,5 mm
- Arbeidstemperatur fra -20C til +50C
- CE godkjent – EMC direktiv 2014/30/EU, LVD 2014/35/EU
- Konstruert iht EN60335-1, EN50498, Automotive EMC, RoHS 2011/65/EU
Konstruert for elektriske kjøretøy, marine installasjoner, solpanel systemer, industrielle installasjoner, elektriske trucker, mobile underholdningsystemer, servicekjøretøy, fjernstyrte installasjoner
5056030 Shunt/monitor + Display + kabler (Supply cable + CDU cable)
TILBEHØR:
5055310 Temperatur sensor kit med 3 m kabel
5055340 Temperatur sensor kit med 10 m kabel
5092030 RS232 kobling inkl programvare Dashbord for Windows
5092130 USB kobling inkl programvare Dashbord for Windows
